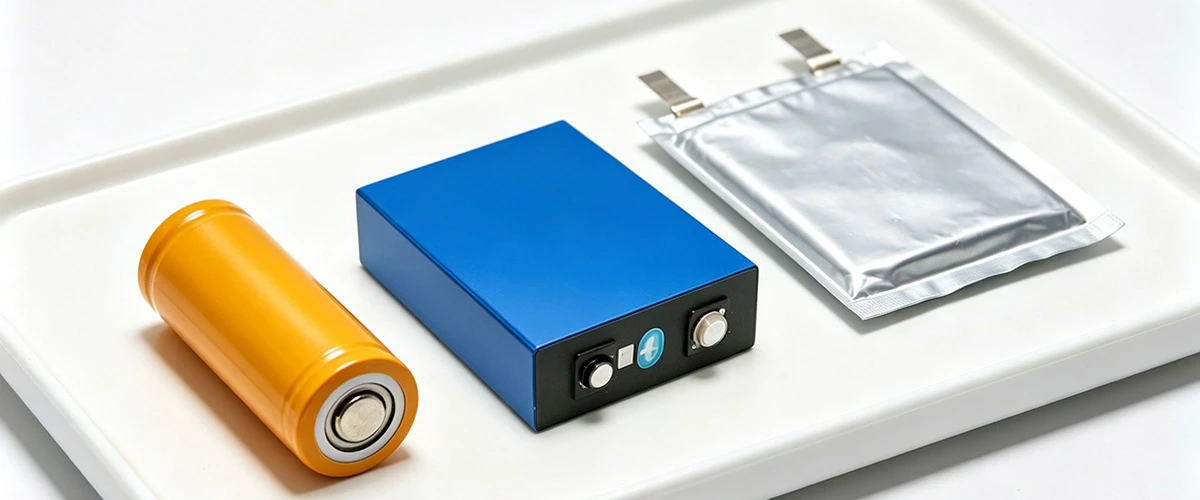

V tomto článku o ternárnych lítiových batériových článkoch preskúmame tri rôzne tvarové faktory-valcový, hranolový a vrecový{1}}a ich vhodnosť pre rôzne scenáre použitia.
1. Cylindrický ternárny článok lítiovej batérie
Cylindrické ternárne lítiové batériové články sú bežným tvarovým faktorom batérie, ktorý sa vyznačuje pevnými priemermi a výškami. Tieto bunky majú jednoduchú štruktúru, ktorá uľahčuje hromadnú výrobu a aplikáciu. Sú široko obľúbené v sektoroch, ako sú elektrické vozidlá a elektrické náradie, vďaka ich stabilnému výkonu a nízkym nákladom.
2. Prizmatický ternárny lítiový batériový článok
Na rozdiel od cylindrických článkov majú prizmatické ternárne lítiové články flexibilné rozmery a tvary. Tieto bunky môžu byť prispôsobené tak, aby vyhovovali špecifickým potrebám aplikácie a vyhoveli rôznym požiadavkám na priestor a kapacitu. Prizmatické ternárne lítiové batériové články sú vysoko uznávané v sektoroch, ako sú systémy na skladovanie energie a záložné zdroje energie pre svoju výnimočnú hustotu energie a prispôsobivosť.
3. Vreckový-typ ternárny lítiový článok batérie
Vreckové-typy ternárnych lítiových batériových článkov vynikajú svojou ľahkou, tenkou a flexibilnou povahou. Tieto články sú obalené hliníkovou-plastovou fóliou a sú ľahké a odolné, pričom ponúkajú nízky vnútorný odpor a vynikajúci výkon pri vybíjaní. Stali sa ideálnou voľbou pre aplikácie vyžadujúce ľahký dizajn a vysoký výkon, ako je spotrebná elektronika a drony.
4. Prehľad ternárnych lítiových batériových článkov
Ako typ lítiovej batérie si ternárne lítiové batériové články zabezpečili významné postavenie na trhu vďaka svojim jedinečným vlastnostiam. Kombináciou vysokej hustoty energie ternárnych materiálov s vynikajúcimi výkonnostnými charakteristikami lítiových batérií sú široko používané v aplikáciách, ako sú elektrické vozidlá a elektronické zariadenia. Ich bezpečnosť, rýchlosť nabíjania a životnosť si získali širokú pozornosť a uznanie.
Lítiové batérie NCM (niklové-kobalt{1}}mangánové) sú široko používané v elektrických vozidlách a systémoch skladovania energie vďaka ich vynikajúcemu výkonu, pokiaľ ide o hustotu energie, životnosť cyklu a bezpečnosť. Tieto batériové články sa primárne dodávajú v troch formách-valcového, hranolového a vrecového{4}}tvaru, pričom každý tvar dodáva jedinečné výkonnostné charakteristiky.
Cylindrické články, najbežnejšia forma batériových článkov NCM, sú vysoko uznávané pre svoju kompaktnú veľkosť, nízku hmotnosť a vynikajúcu bezpečnosť. Ich štandardizovaný dizajn uľahčuje prispôsobenie rôznych ne-štandardných veľkostí, zatiaľ čo vyspelé výrobné procesy zaisťujú vysokú konzistenciu medzi bunkami. Počas procesu montáže batérie valcové články demonštrujú vynikajúci odvod tepla a podporujú vysoko automatizovanú výrobu. V dôsledku obmedzení v technológii plôšok je však ich vysoká rýchlosť vybíjania o niečo nižšia ako u prizmatických článkov s viacerými plôškami a ich plató vybíjacieho napätia je o niečo nižšie. Konštrukcia-vysokokapacitných batérií pomocou cylindrických článkov vyžaduje veľký počet sériových a paralelných pripojení, čo nevyhnutne zvyšuje zložitosť výroby.
Prizmatické články sú obľúbené pre svoju vysokú hustotu energie a dlhú životnosť, vďaka čomu sú obzvlášť vhodné pre elektrické vozidlá a systémy skladovania energie, ktoré vyžadujú vysokú hustotu energie. Prizmatické články vyrobené procesom laminácie vykazujú nízky vnútorný odpor a podporujú trvalé vybíjanie vysokým-prúdom. V porovnaní s vreckovými bunkami ponúkajú výrazne zvýšenú vnútornú štrukturálnu ochranu. Je však potrebné poznamenať, že prizmatické články majú veľké individuálne rozmery, čo vedie k vyšším vnútorným teplotám počas vybíjania; okraje elektródových plátov navyše vykazujú nižšiu elektrochemickú aktivitu, čo môže viesť k výraznému zníženiu výkonu pri dlhodobom-používaní. Okrem toho ich nedostatok štandardizovaných rozmerov obmedzuje všestrannosť a nezrovnalosti v procese laminácie môžu viesť k rozdielom vo výkone medzi bunkami.
Vreckové články sú cenené pre svoju flexibilitu a tvarovú prispôsobivosť, vďaka čomu sú vhodné pre špecializované elektrické vozidlá a aplikácie na ukladanie energie. Tieto bunky, ktoré sú zvyčajne obalené v hliníkovej-plastovej fólii s viac{2}}vrstvovou kompozitnou štruktúrou, umožňujú značnú deformáciu pri dosahovaní minimálnej hmotnosti. Výrobný proces pre vreckové bunky je však náročný, čo do určitej miery obmedzuje ich kapacitu pre sériovú výrobu. Stručne povedané, tvar ternárnych lítiových batériových článkov výrazne ovplyvňuje ich výkon a aplikačné scenáre. Pri výbere článkov je nevyhnutné komplexne zvážiť špecifické aplikačné požiadavky a scenáre, aby sa dosiahol optimálny výkon a výsledky.
5. Spoločné špecifikácie pre ternárne lítiové batériové články
V oblasti elektrických vozidiel a skladovania energie sú ternárne lítiové batérie vysoko uznávané pre ich výnimočnú hustotu energie, životnosť cyklu a bezpečnosť. Tieto batérie sa dodávajú v rôznych formátoch článkov-zvyčajne valcových, prizmatických a vrecových{2}}každý ponúka jedinečné vlastnosti a výhody. Napríklad valcové články sú chválené pre ich kompaktnú veľkosť, nízku hmotnosť a vynikajúcu bezpečnosť; prizmatické bunky sú obľúbené pre ich vysokú hustotu energie a dlhú životnosť; a vreckové bunky sú cenené pre svoju flexibilitu a tvarovateľnosť, vďaka čomu sú vhodné pre špecializované aplikácie. Pri výbere batériových článkov je dôležité porozumieť výhodám a nevýhodám každého typu a zvážiť špecifické aplikačné požiadavky a prípady použitia.
Ďalej ďalej skúmame špecifikácie ternárnych lítiových batérií. Ak si vezmeme ako príklad ternárnu lítiovú batériu A123 39Ah, tento typ typickej lítium{2}}iónovej batérie sa široko používa v elektrických vozidlách a aplikáciách na ukladanie energie. Jeho špecifikácie a výkonové charakteristiky sú rozhodujúce pre celkový výkon a prevádzkovú efektivitu batérie.
① Cylindrické články
Cylindrické články sú bežným tvarovým faktorom pre ternárne lítiové batérie; prichádzajú v rôznych špecifikáciách a majú jedinečné vlastnosti.
18650 ternárne bunky
Ternárny článok 18650 zvyčajne ponúka rozsah kapacity 1 000 mAh až 3 500 mAh. Vďaka svojim rôznorodým špecifikáciám sú tieto články vhodné pre širokú škálu aplikácií a často sa nachádzajú v každodenných zariadeniach, ako sú power banky a elektrické hračky. Medzi ich pozoruhodné vlastnosti patrí značná individuálna kapacita kombinovaná s relatívne stabilným vybíjacím prúdom, vďaka čomu sú obzvlášť-vhodné pre aplikácie s nízkymi požiadavkami na prúd.
Pokiaľ ide o balenie, ternárne články 18650 majú zvyčajne oceľový plášť, aby sa zachovala ich valcová štruktúra. Tento dizajn z nich robí ideálnu voľbu pre prenosné produkty, ako sú ľahké power banky. Nedostatočná kvalita batérie však môže viesť k bezpečnostným rizikám vrátane rizika výbuchu.
2. 21700 Ternárna bunka
Ternárny článok 21700 meria 21 mm v priemere a 70 mm na dĺžku, váži približne 68 g a ponúka rozsah kapacity 4000mAh až 5000mAh. Napríklad článok 21 700 – 6 000 mAh vyrobený spoločnosťou Greatech Battery sa môže pochváliť kapacitou 6 000 mAh, čo predstavuje nový rekord v kapacite článkov a zároveň dosahuje 20 % zvýšenie hustoty energie.
Články 21700 zohrávajú kľúčovú úlohu v aplikáciách, ako sú elektrické vozidlá a vysokovýkonné{1}}elektrické náradie (napr. elektrické vŕtačky), čo predstavuje významný trend v sektore elektrických batérií.
Ďalej uvažujme ternárnu bunku 32650. Tieto články zvyčajne ponúkajú kapacity od 4 500 mAh do 6 500 mAh, pričom najbežnejší je variant 5 000 mAh. Meria približne 32 mm v priemere a 65 mm na dĺžku, so štandardným napätím 3,2 V.
Vďaka svojim vynikajúcim schopnostiam nepretržitého vybíjania sú ternárne články 32650 kľúčovými komponentmi v elektrických hračkách, záložných zdrojoch energie, batériách UPS a veterných alebo veterných-solárnych hybridných systémoch na výrobu energie. Okrem toho existujú aj iné modely ternárnych buniek-, ako napríklad 14430, 14500, 16650, 18350 a 18500-, z ktorých každý ponúka rôzne kapacity a vhodnosť aplikácií. Napríklad 14 500 článkov sa dodáva v rôznych špecifikáciách-ako 500 mAh, 800 mAh a 1 000 mAh – a bežne sa vyskytujú v spotrebnej elektronike. S kapacitami zvyčajne v rozsahu od 2000mAh do 2800mAh a schopnosťou dodávať vysoké vybíjacie prúdy sú ideálne vhodné pre zariadenia vyžadujúce značný výkon, ako je elektrické náradie.
Konvencia pomenovania rozmerov prizmatických buniek sa riadi špecifickými pravidlami: šesť{0}}ciferná postupnosť predstavuje hrúbku, šírku a výšku, pričom všetky sú merané v milimetroch. Ak ktorýkoľvek z troch rozmerov dosiahne alebo prekročí 100 mm, vloží sa lomka na oddelenie hodnôt; naopak, ak je rozmer menší ako 1 mm, predpíše sa písmeno „t“, ktoré označuje, že meranie je v desatinách milimetra.
Prizmatické bunky sú široko používané v rôznych sektoroch, vrátane hnacej sily a skladovania energie, robotiky a núdzových zálohovacích systémov. Využívajú proces laminácie (skladanie), ktorý znižuje vnútorný odpor, čím podporuje nepretržité vybíjanie vysokým{1}}prúdom. V porovnaní s prizmatickými vakovými bunkami ponúka tento dizajn výrazne zvýšenú vnútornú štrukturálnu ochranu. Prizmatické články však majú aj určité nevýhody: veľká veľkosť jednotlivých článkov môže viesť k zvýšeniu teploty v elektródovom zväzku počas vybíjania vysokým-prúdom; okraje elektródových plátov vykazujú nižšiu elektrochemickú aktivitu, čo môže spôsobiť výrazné zníženie výkonu pri-dlhodobom používaní; a rozdiely v rozmeroch a nezrovnalosti v procese laminovania majú za následok zlú zameniteľnosť.
③ Vreckové bunky
Vreckové bunky sú známe svojou výnimočnou flexibilitou a tvarovateľnosťou. Vďaka použitiu hliníkového-plastového laminátového obalu a vrstveného{2}}vrstvového štrukturálneho dizajnu ponúkajú nielen zvýšenú bezpečnosť, ale poskytujú aj vynikajúce výkonové charakteristiky. Okrem toho sú ich rozmery vysoko flexibilné a ľahko prispôsobiteľné, čo im umožňuje splniť špecifické požiadavky zákazníka.
Vreckové články vynikajú v špecializovaných aplikáciách, ako sú elektrické vozidlá a systémy skladovania energie. V porovnaní s batériami v{1}}pevnom obale ponúkajú množstvo výhod-vrátane flexibility dizajnu, nízkej hmotnosti, nízkeho vnútorného odporu, vysokej bezpečnosti, dlhej životnosti a vysokej hustoty energie. Tieto atribúty účinne zvyšujú energetickú hustotu napájacích akumulátorov, čím sa zmenšuje rozdiel medzi elektrickými vozidlami a vozidlami so spaľovacím motorom.
Vreckové batérie však čelia aj určitým výzvam. Po prvé, dodávateľský reťazec si vyžaduje ďalšie dozrievanie; spoliehanie sa na obmedzené zdroje zdrojov pre špecifické suroviny a výrobné zariadenia obmedzuje efektivitu výroby a kontrolu nákladov. Po druhé, účinnosť zostavy balenia je relatívne nízka; kvôli obmedzenej tuhosti konštrukcie sú pri montáži potrebné ďalšie plastové konzoly, čo zaberá miesto a znižuje celkovú účinnosť. Obmedzenia hliníkového-plastového laminátu navyše sťažujú zväčšovanie hrúbky buniek, zatiaľ čo dĺžka buniek sa už blíži k praktickému limitu 500 – 600 mm. Napokon, náklady zostávajú relatívne vysoké, keďže domáci trh sa stále vo veľkej miere spolieha na dovoz špičkových-hliníkových-plastových laminátových materiálov, čo zvyšuje výrobné náklady.
6. Porovnanie výkonu batériových článkov s rôznymi špecifikáciami
Pri skúmaní jedinečných výhod vrecových článkov musíme zvážiť aj výkonnostné rozdiely medzi článkami rôznych špecifikácií.
① Hustota energie
Spomedzi valcových článkov ponúka článok 21700 30 % zvýšenie kapacity v porovnaní s článkom 18650, čo vedie k zodpovedajúcej vyššej hustote energie. Toto zlepšenie sa dosahuje stratégiou znižovania obsahu kobaltu pri súčasnom zvyšovaní obsahu niklu, čím sa účinne zvyšuje energetický výdaj bunky. Keď sú tieto články zmontované do batériových blokov, výrazne sa predĺži dojazd vozidla. Napríklad článok 21700-6000mAh vyrobený na Ďalekom východe sa môže pochváliť kapacitou 6000mAh; tým sa nielen posúva horná hranica kapacity buniek do nových výšin, ale dosahuje sa aj 20% nárast hustoty energie. Naproti tomu typický rozsah kapacity pre 18650 článkov je medzi 1000mAh a 3500mAh.
Pokiaľ ide o prizmatické a vreckové bunky, ich hustota energie sa líši v závislosti od scenára aplikácie. Ak si vezmeme ako príklad bežný domáci prizmatický článok s kapacitou 50 Ah, dosahuje hustotu energie 205 Wh/kg so systémovou-účinnosťou balenia približne 70 %. Vreckové bunky majú tiež jedinečné vlastnosti týkajúce sa hustoty energie; ich skutočný výkon je však zložitý, pretože čelia výzvam, ako je neúplný dodávateľský reťazec, nízka efektivita montáže balenia a obmedzenia rozmerov článkov.
② Životnosť cyklu
Životnosť batériového článku je ovplyvnená rôznymi faktormi, ako sú materiály a výrobné procesy. Ak vezmeme ako príklad ternárne lítium{1}}iónové články, ich teoretická životnosť je približne 800 cyklov-mierne číslo medzi komerčnými dobíjateľnými lítium{4}}iónovými batériami. Konkrétne, čo sa týka ternárnych buniek 18650, životnosť cyklu sa líši v závislosti od scenára aplikácie; napríklad v zariadeniach, ako sú power banky, sa kvalita batérie stáva kritickým faktorom ovplyvňujúcim životnosť cyklu.
Ternárne články sa často používajú v elektrických vozidlách a elektrických nástrojoch (ako sú elektrické vŕtačky), ktoré vyžadujú častú prevádzku. Ich životnosť je ovplyvnená viacerými faktormi, vrátane výrobných procesov a prevádzkového prostredia. Pri štandardných podmienkach nabíjania-poprední výrobcovia zvyčajne zaručujú životnosť viac ako 500 cyklov. V praktických aplikáciách však problémy týkajúce sa konzistencie batérie môžu znížiť životnosť cyklu na približne 400 cyklov. Naopak, prijatie stratégie „plytkého nabitia/vybitia“ môže predĺžiť životnosť cyklu na viac ako 1000 cyklov.
Na porovnanie, prizmatické články môžu dosiahnuť životnosť cyklu 2 000 cyklov pri podmienkach nabíjania/vybíjania 1C; aj po toľkých cykloch si najlepšie-prizmatické bunky zachovajú 80 % svojej pôvodnej kapacity. Za rovnakých podmienok sú články 18650 menej pôsobivé, pričom dokonca aj články najvyššej{7}}kvality si zachovajú len asi 70 % svojej kapacity. Preto prizmatické batérie vykazujú vynikajúci výkon z hľadiska životnosti cyklu.
Okrem toho je životnosť vrecových buniek podobne ovplyvnená faktormi, ako je kvalita materiálu a prevádzkové prostredie. Ich skutočnú životnosť však môžu ovplyvniť aj problémy, ako je nedostatočne rozvinutý dodávateľský reťazec a nižšia efektivita montáže balenia.
③ Bezpečnostný výkon
Čo sa týka bezpečnostného výkonu, rôzne špecifikácie článkov vykazujú odlišné charakteristiky, ktoré si vyžadujú komplexné posúdenie na základe konkrétnych aplikačných scenárov a požiadaviek. Napríklad článok 18650-typ valcového článku-využíva oceľové puzdro; ak je kvalita podpriemerná, môže predstavovať bezpečnostné riziko spojené s potenciálnym výbuchom. Medzitým, článok 21700 dosahuje vynikajúcu rovnováhu medzi veľkosťou a kapacitou a často sa používa v elektrických vozidlách a-vysoko dopytovom náradí, ako sú elektrické vŕtačky; v dôsledku toho je jeho bezpečnosť kľúčovou oblasťou zamerania.
Okrem toho sú v spotrebnej elektronike široko používané ďalšie modely valcových článkov-, ako napríklad 14430, 14500, 16650, 18350 a 18500. Bezpečnostný výkon týchto článkov sa musí hodnotiť aj podľa ich konkrétnych prípadov použitia.
Prizmatické bunky majú väčšie individuálne rozmery; počas vysokoprúdového vybíjania sa vnútorná teplota jadra článku zvyšuje a okraje elektródových plátov vykazujú nižšiu elektrochemickú aktivitu, čo môže časom viesť k zníženiu výkonu. V porovnaní s prizmatickými vakovými článkami však prizmatické články (s pevným puzdrom) ponúkajú významné výhody z hľadiska vnútornej štrukturálnej ochrany.
Vreckové články využívajú hliníkové-plastové laminátové balenie a naskladanú elektródovú štruktúru, čo dokazuje vysokú bezpečnosť. Napriek tomu je dôležité poznamenať, že vreckové bunky stále čelia určitým obmedzeniam, ako je nedostatočne vyvinutý dodávateľský reťazec a nižšia účinnosť zostavovania balenia. Preto výber správnej bunky vyžaduje komplexné zváženie rôznych faktorov na dosiahnutie optimálneho výkonu a výsledkov.
7. Prehľad špecifikácií ternárnych lítiových batériových článkov
Po diskusii o bezpečnostných charakteristikách rôznych batériových článkov teraz zhrnieme špecifikácie ternárnych lítiových batériových článkov. Od článkov 18650 a 21700 až po iné typy valcových, prizmatických a vrecových článkov, každá špecifikácia ponúka odlišné výhody a je vhodná pre špecifické aplikačné scenáre. Pri výbere je nevyhnutné komplexne zvážiť špecifické požiadavky a prípady použitia, aby sa zabezpečil optimálny výkon a bezpečnosť batérie.
Rozmanitosť špecifikácií ternárnych lítiových batériových článkov vedie k rôznym výkonnostným charakteristikám. Čo sa týka hustoty energie, články 21700 ponúkajú vyššiu kapacitu a hustotu energie ako články 18650, zatiaľ čo prizmatické a vreckové články tiež vykazujú výrazné výhody hustoty energie v konkrétnych aplikačných scenároch. Životnosť cyklu je ovplyvnená viacerými faktormi, vrátane špecifikácií článkov a prevádzkových podmienok; napríklad prizmatické bunky často vykazujú lepšiu životnosť cyklu v porovnaní s bunkami 18650, zatiaľ čo životnosť vrecových buniek závisí od konkrétnych okolností. Okrem toho sa bezpečnostný výkon líši v rôznych špecifikáciách článkov, čo si vyžaduje komplexné posúdenie aplikačných scenárov a požiadaviek počas procesu výberu. Preto pri výbere ternárnych lítiových batériových článkov by ste mali dôkladne zhodnotiť hustotu energie, životnosť cyklu a bezpečnostný výkon vo svetle skutočných potrieb aplikácie, vybrať najvhodnejšiu špecifikáciu a zabezpečiť optimálny výkon batérie.
